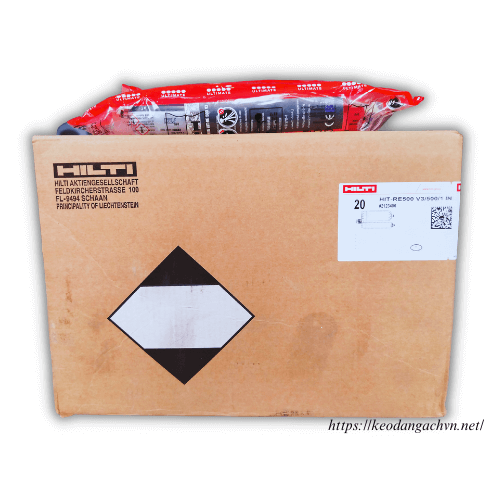

Hilti HIT-RE 500 V3

Thương hiệu: Hilti | Tình trạng: Còn hàng
Liên hệ

Là chất kết dính cường độ cao chuyên dụng cho việc khoan cấy thép, neo thép, nối thép và nhiều ứng dụng trong việc kết dính các kết cấu chịu lực. Là sản phẩm cao cấp của tập đoàn Hilti một trong các công ty hàng đầu về các các sản phẩm keo xây dựng. Keo Hilti HIT-RE 500 V3 với rất nhiều tính năng vượt trội như độ bền tối thiểu 100 năm, chống động đất, chống cháy, sử dụng được trong môi trường ngập nước.

Xem thêm

Mô tả keo Hilti HIT-RE 500 V3

Là chất kết dính cường độ cao chuyên dụng cho việc khoan cấy thép, neo thép, nối thép và nhiều ứng dụng trong việc kết dính các kết cấu chịu lực. Là sản phẩm cao cấp của tập đoàn Hilti một trong các công ty hàng đầu về các các sản phẩm keo xây dựng. Keo Hilti HIT-RE 500 V3 với rất nhiều tính năng vượt trội như độ bền tối thiểu 100 năm, chống động đất, chống cháy, sử dụng được trong môi trường ngập nước.

Ưu điểm của Hilti HIT-RE 500 V3

  • Sử dụng công nghệ Safeset cho việc thi công đơn giản từ khoan tạo lỗ, hút bụi, tạo nhám và vệ sinh lỗ khoan
  • Phù hợp cho cả bê tông chịu kéo và chịu nén ( C20/25 ( B25 ) đến C50/60 ( B  ) )
  • Sản phẩm đạt chứng nhận ETA cho thiết kế chống động đất cấp 1
  • Trong dữ liệu của Hilti đạt chống động đất cấp 2
  • Khả năng chiu tải trọng cao
  • Đông kết ngay ở nhiệt độ rất thấp - 5 độ C
  • Thời gian làm việc dài cho phép sử dụng với thép đường kính lớn, chiều sâu khoan cấy lớn ngay cả ở nhiệt độ cao
  • Keo Epoxy có thời gian đông kết nhanh nhất
  • Cho phép thi công ngay cả trong điều kiện bê tông ướt thậm chí ngập nước.

Ứng dụng của Hilti HIT-RE 500 V3

  • Thay thế cho các Couplers hoặc thép chờ thiếu hoặc sai vị trí
  • Phục chế các kết cấu tòa nhà, cầu, các công trình dân dụng, thay thế phục hồi và gia cường các phần bê tông khả dĩ
  • Hilti HIT-RE 500 V3 còn được sử dụng cho các mục đích đặc biệt đòi hỏi sự cách điện như bulong cho các lan can thoát hiểm của các đường hầm
  • Lắp bulong cho các liên kết thép kết cấu như cột thép, dầm thép...
  • Sử dụng cho các liên kết cốt thép cấy sau như: mở rộng liên kết vào tường, sàn, cầu thang, cột, nền móng...
  • Các liên kết neo cấy thép liên quan tới các yêu cầu chống động đất.

>>> Xem thêm:

Hilt HIT-RE 100: Keo khoan cấy thep tiêu chuẩn

Hilti HIT-HY 200R: Keo khoan cấy thép đông kết nhanh

Thông số kỹ thuật của Hilti HIT-RE 500 V3

  • Gốc hóa học: Epoxy hai thành phần
  • Tính dẫn điện: Ở dạng cứng sản phẩm không dẫn điện
  • Miền nhiệt độ lắp đặt: +5 độ C đến +40 độ C
  • Miền nhiệt độ sử dụng:
    • Nhiệt độ vật liệu nền: -40 độ C đến + 80 độ C
    • Nhiệt độ môi trường tối đa trong dài hạn: +50 độ C
    • Nhiệt độ môi trường tối đa trong điều kiện ngắn hạn ( chu kỳ ngày và đêm): + 80 độ C

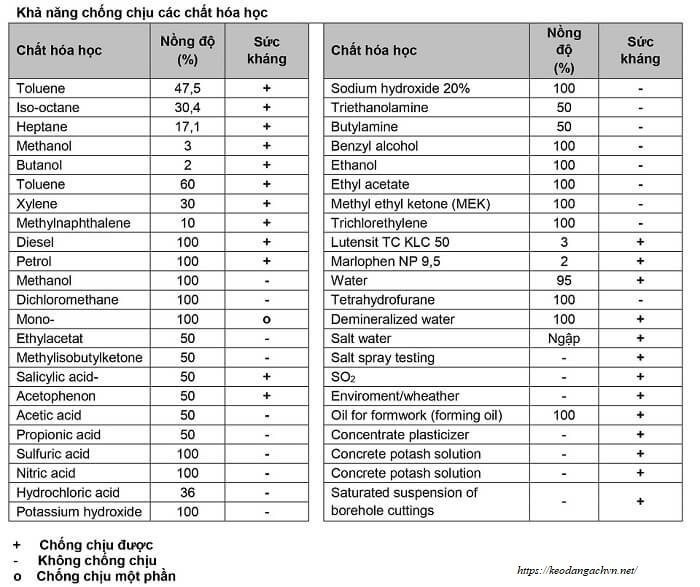

Khả năng kháng hóa chất của Hilti HIT-RE 500 V3

Thời gian làm việc và thời gian đông kết của Hilti HIT-RE 500 V3 với vật liệu nền khô

Nhiệt độ trong vật liệu nền ( T ) Thời gian làm việc tối đa cho phép điều chỉnh Thời gian bắt đầu đông kết Thời gian đông kết có thể gia tải
-5 độ C <= T <= - 1 độ C 2 giờ 48 giờ 168 giờ
0 độ C <= T <= 4 độ C 2 giờ 24 giờ 48 giờ
5 độ C <= T <= 9 độ C 2 giờ 16 giờ 24 giờ
10 độ C <= T <= 14 độ C 1.5 giờ 12 giờ 16 giờ
15 độ C <= T <= 19 độ C 1 giờ 8 giờ 16 giờ
20 độ C <= T <= 24 độ C 30 phút 4 giờ 7 giờ
25 độ C <= T <= 29 độ C 20 phút 3.5 giờ 6 giờ
30 độ C <= T <= 34 độ C 15 phút 3 giờ 5 giờ
35 độ C <= T <= 39 độ C 12 phút 2 giờ 4.5 giờ
T= 40 độ C 10 phút 2 giờ  4 giờ

Lưu ý: Với điều kiện nền ướt thời gian thời gian đông kết tăng gấp đôi

Các thông số cơ bản khác của Hilti HIT-RE 500 V3 trong trường hợp không ảnh hưởng của điều kiện biên và ảnh hưởng giữa 2 thanh thép.

Kích thước thép  Phi (mm) 8 10 12 14 16 18 20 22 24 25 26 28 30 32 36 40
Cỡ mũi khoan  D (mm) 12 14 16 18 20 22 25 28 30 32 35 35 37 40 45 55
Hệ số bám dính bê tông thuyêt Rebar N/mm2 3.4
Ảnh hưởng của bê tông bảo vệ anpha 0.25
Ứng suất chảy của thép PROV 500
Hệ số bám dính theo thuyết Anchor ( HRM ) N/mm2 6.7 10.2 10.2 10.2 10.2 10.2 10.2 9.3 9.3 9.3 9.3 9.3 9.3 9.3 7.2 8.5
Tính toán trong trường hợp tận dụng tối đa khả năng làm việc của thép và cân nhắc tới khả năng làm việc của thép trong điều kiện thực tế
Ứng suất tính toán trong thép N/mm2 347.8 347.8 347.8 347.8 347.8 347.8 347.8 347.8 347.8 347.8 347.8 347.8 347.8 347.8 347.8 347.8
Chiều dài neo thép cơ bản mm 204.6 255.8 306.9 358.1 409.2 460.4 511.5 562.7 613.8 639.4 655.0 716.1 767.3 818.4 920.7 1023.0
Chiều dài neo thép tối thiểu mm 100 100 120 140 160 180 200 220 240 250 260 280 300 320 360 400
Chiều dài neo thép tính toán mm 103.2 85.5 102.7 119.8 136.9 154.0 171.1 205.5 224.2 233.5 242.9 261.6 280.2 298.9 436.7 411.5
Chiều dài neo thép thiết kế mm 103.2 100 120 140 160 180 200 220 240 250 260 280 300 320 436.7 411.5

>>> Xem thêm: Báo giá khoan cấy thép Hilti

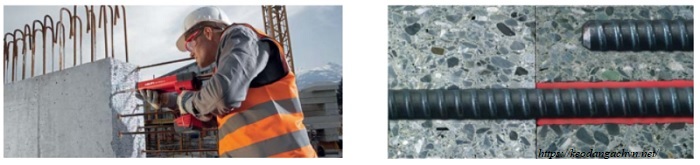

Hướng dẫn thi công lắp đặt sử dụng keo Hilti HIT-RE 500 V3

Mức độ tiêu hao khi sử dụng với mục đích khoan cấy thép, bulong

Đường kính thép cấy(mm) Đường kính mũi khoan (mm ) Chiều sâu lỗ khoan tối thiểu(mm) Độ dày nên liên kết tối thiểu(mm) Lực kéo chảy thép ( KN) Lực kéo phá hoại liên kết ( KN) Số lượng cây thép ước tính cho 1 hộp keo
10 14 100 125 31.4 37.6 43
12 16 120 150 45.2 55.5 31
14 18 140 170 61.6 69.7 23
16 20 160 190 80.4 92.5 18
18 22 180 220 101.8 114.5 14
20 25 200 245 125.6 144.4 9
22 28 220 270 152 178 4.5
25 30 250 310 196.3 216.7 3.6
28 35 280 350 246.2 283.1 2.9
32 40 320 400 321.5 369.8 2.3
40 50 400 500 502.4 577.8 1.5

Khoan tạo lỗ

Sử dụng thiết bị khoan thích hợp với điều kiện thực tế công trường và yêu cầu kỹ thuật của từng dự án như:

  • Khoan búa
  • Khoan rút lõi khô
  • Khoan rút lõi ướt
  • Khoan rút lõi kết hợp tạo nhám

Vệ sinh lỗ khoan

Sử dụng máy nén khi chuyên dụng kết hợp vệ sinh rửa nước tròn một số trường hợp để lỗ khoan sạch nhất có thể

Chuẩn bị keo và thiết bị bơm keo phù hợp

Việc chọn thiết bị bơm keo phù hợp rất quan trọng, sẽ làm cho việc thi công trở nên đơn giản hơn.

Keo được lắp đặt vào súng bơm keo ( tham khảo sản phẩm Hilti HDM 500 ). Bơm keo ra vị trí thử đến khi keo đồng màu thì bắt đầu sử dụng

Bơm keo vào lỗ khoan

Việc bơm keo vào lỗ khoan cần tuân thủ các hướng dẫn chi tiết của Hilti ( xem Video phía dưới )

Các trường hợp lỗ khoan sâu hoặc khoan ngươc trần cần được chú ý, đảm bảo keo được bơm lượng vừa đủ mà không bị bọt khí phía trong.

Cắm thép

Thép được cắm sâu xuống tận đáy lỗ khoan trong thời gian làm việc cho phép

Chờ khô trước khi chuyển bước thi công

Cần tuân thủ thời gian chờ khô ( ít nhất sau thời gian làm việc ) mới được chuyển bước thi công, tránh va đập rung lắc mạnh trong thời gian này có thể ảnh hưởng tới chất lượng của sản phẩm.

Công tác thi nghiệm trong một số dự án

Việc thí nghiệm hiện trường trong một số dự án lớn là điều gần như bắt buộc, đảm bảo một số yêu cầu như sau:

  • Gia tải từ từ mẫu thử nghiệm cho đến khi đạt cường độ thiết kế của mẫu khoan cấy. Giữ trong khoảng 2-5 phút để quản sát và ghi nhận lực nhổ lớn nhất
  • Tần suất thử nghiệm khi thi công đại trà là 2.5% và ít nhất 3 mẫu trên tổng số thép khoan cấy
  • Nếu mẫu thử không đạt có thể tăng lên 5% và ít nhất 6 mẫu. Nếu tần suất không đạt hơn 1 lần tiến hành thử trên toàn bộ số cốt thép và bu long đã khoan cấy.

Video hướng dẫn thi công Hilti HIT-RE 500 V3 trong điều kiện ngập nước

Nguồn: Sika Thailand

Mọi thắc mắc về thi công, đơn giá sản phẩm liên hệ ngay với chúng tôi để được giải đáp hoàn toàn miễn phí. Hotline 0844621111

Tài liêu kỹ thuật sản phẩm xem tại đây
